Scanning

Het 3D-scan proces is het contactloos inmeten van geometrische objecten door middel van een licht- of laser bron met camera’s

Er zijn verschillende systemen en methodes beschikbaar, ieder met voor- en nadelen voor een bepaalde applicatie met bijbehorend prijskaartje. Onderstaand een aantal systemen die wij gebruiken en in eigen bezit kunnen inzetten.

Door de ervaring en vragen uit de markt hebben we een aantal systemen en methodes beschikbaar om op de juiste systeem in te zetten voor de juiste toepassing.

Belangrijke parameters voor het bepalen van welke scantechniek
  • Gewenste nauwkeurigheid
  • Mechanisch of organisch object
  • Grootte van object
  • Uiteindelijk doel van de scan
  • Oppervlakte structuur
  • Locatie om scan proces uit te voeren

Structured Light – 3D hand scanner

  • LED lichtbron
  • Nauwkeurigheid: 0.6mm/m
  • Scan diepte bereik: 0.3m – 2m
  • Scan gebied: 380mm x 280mm
  • Scannen van objecten van 0.2m tot 2m
  • Werkend met markers en geometrie herkenning

Voordelen:

  • Inscannen organische objecten – menselijke vormen. Lichte vervorming tijdens het scanproces is mogelijk
  • Snel scannen van grote objecten
  • Er kan van alle kanten gescand worden door
  • Snel mobiel objecten inmeten¬†
Nadelen:
  • Lage nauwkeurigheid
  • Lichte vervorming van scandata mogelijk
  • Donkere en glanzende oppervlakken moeilijk te scannen

Structured Light – 3D static scanner

  • Licht projector – 5MP
  • Nauwkeurigheid: 0.05mm/m
  • Scan diepte bereik: 0.2 – 1.4m
  • Scan gebied: 1 x 1m
  • Scannen van objecten van 1mm tot 3m
  • Werkend zonder/met markers

Voordelen:

  • Inscannen van technische onderdelen
  • Snel scannen van grotere objecten met hoge nauwkeurigheid¬†
Nadelen:
  • Voor complete scan van een object zullen meerdere scans gemaakt moeten worden van verschillende kanten. Naderhand zullen deze scan’s software-matig samengevoegd moeten worden
  • Diepe/uitstekende contouren kunnen moeilijk gescand worden
  • Donkere en glanzende oppervlakken moeilijk te scannen

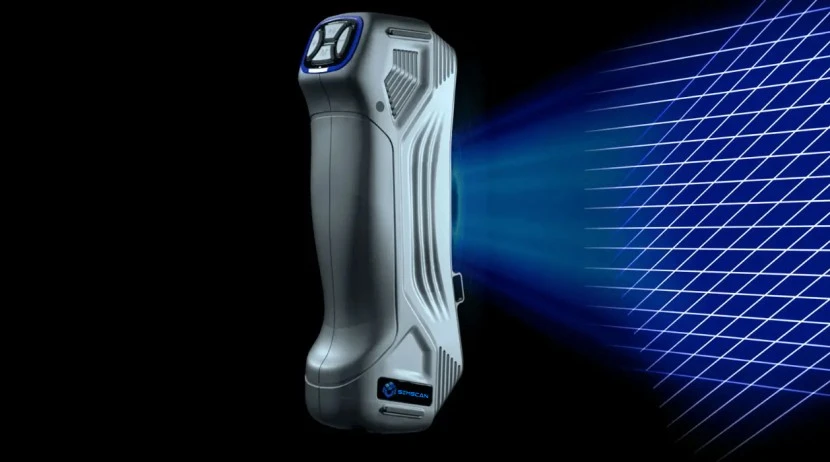

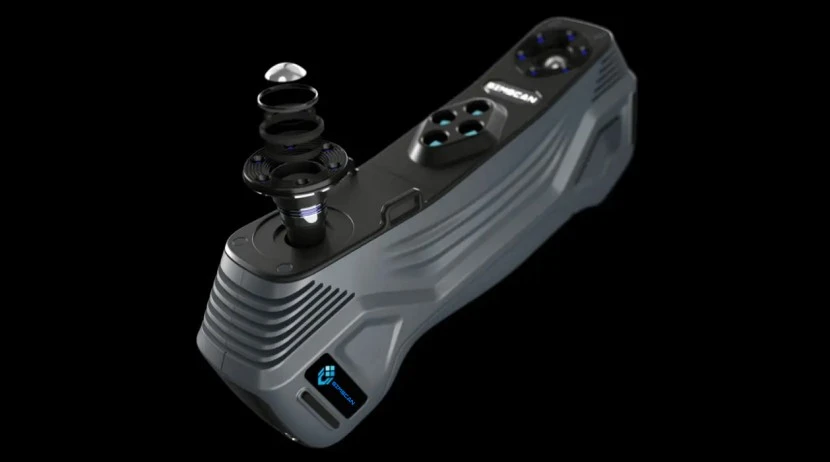

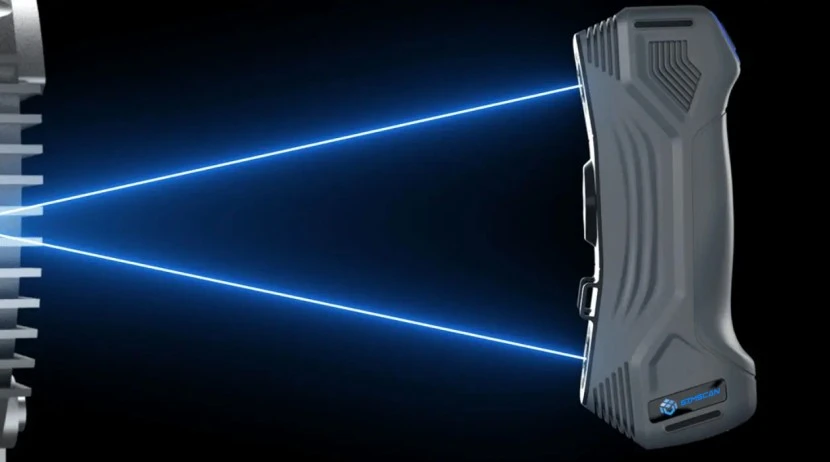

Laser – 3D hand scanner

  • Laser lines
  • Met ingeboude extra photogrammetry camera’s
  • Nauwkeurigheid: 0.02mm/m
  • Scan diepte bereik: 1m
  • Scan gebied: 0.5m x 0.6m
  • Scannen van objecten van 1mm tot 5m
  • Werkend alleen met markers

Voordelen:

  • Inscannen van (grotere) technische onderdelen met zeer hoge nauwkeurigheid
  • Door ingebouwde photogrammetry camera’s extra nauwkeurigheid
  • Geschikt om nauwkeurige geometrische inspecties te doen op locatie
  • Ook scannen van glanzende of donkere oppervlakken
  • Dunwandige objecten makkelijk te scannen
Nadelen:
  • Systeem alleen werkend met toepassen markers
